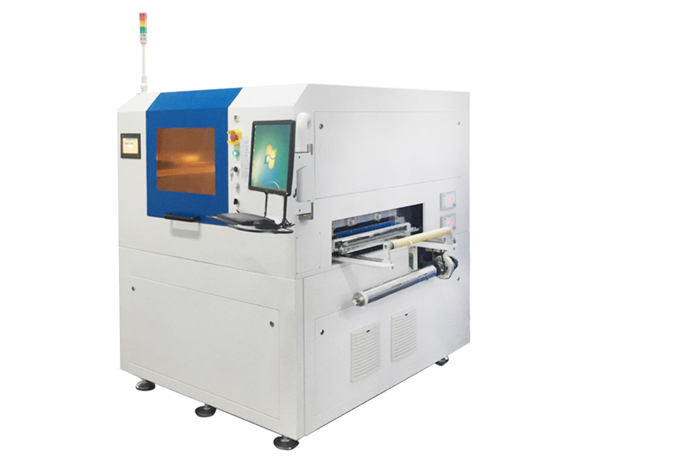

DirectLaser SF8 激光精密切割设备

DirectLaser SF8,大幅面双平台激光精密切割设备,加工幅面达到550mm x 550mm x 2,双平台往复加工,充分节省设备的上下料时间,使激光器始终保持在加工状态,可直接插接各种自动上下料系统,组成微型生产线。


设备适合各种电路板裸板分板及覆盖膜开窗等工艺,更可选配摄像头靶标预对位系统,省去靶标对位而占用的加工时间。

产品特点

直接数据驱动

直接数据驱动,立即生产,产品快速导入

自动化程度高

留有扩展接口,随时入线,自动化程度高

突破机械极限

激光替代模具,避免失真,突破机械极限

皮秒冷切去除

皮秒冷切去除,无热作用,拓宽材料种类

精确激光控制

精确激光控制,定深定量,微米量级极致结构

产品参数

技术参数

DirectLaser SF8

激光输出功率

15W (±2W)

激光波长

355nm

最大加工区域

550mm x 550mm x2

设备平台

花岗岩平台,直线电机

X/Y轴移动分辨率

1μm

重复定位精度

±2μm

数据处理软件

CircuitCAM 7 Laser

设备驱动软件

DreamCreaTor 3

自动上下料系统

选配

摄像头靶标对位系统

选配

工业吸尘系统

选配

设备尺寸(W x H x D)

2,100mm x 1,800mm x 2,400mm

设备重量

2,500kg

电源

380VAC/50Hz,3.0kW

环境温度

22℃±2℃
