激光精密加工设备

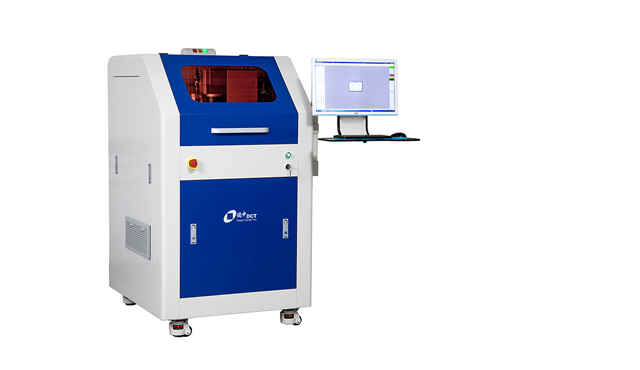

DirectLaser US2 多功能精密激光微加工设备
DirectLaser US2，则具有小巧紧凑，安置简单的特点，则X、Y、Z运动系统均巧妙安装在花岗岩构件上，采用线性电机作为动力，兼顾精度与稳定性。
产品特点
精确控制激光参数
CAD数据驱动激光，随时随地生产，即长于样品，又精于生产
充分发挥激光优势
充分发挥激光优势，加工特种材料，LTCC开孔，高质量切割陶瓷
多功能高性能统一
多功能高性能统一，高质量，高精度，与多种用途、多种材料兼顾
高配置加经典结构
高配置加经典结构，天然花岗岩基座，高精密传动系统，稳定可靠
集成德中独家软件
集成德中独家软件，数据处理与设备操控，流畅好用，性能发大器
产品参数
技术参数 | DirectLaser US2 |
激光波长 | 355nm |
重复定位精度 | ≤±2μm |
振镜分辨率 | 1μm |
X/Y轴移动分辨率 | 0.5μm |
加工面积 | 300mm x 350mm |
接收数据格式 | Gerber, HPGL, Sieb & Meier, Excellon, ODB++, DXF |
设备平台 | 花岗岩机台，十字结构 |
设备尺寸(W x H x D) | 1,050mm x 1,600mm x 1,270mm |
设备重量 | 700kg |
工作环境 | DirectLaser US2 |
功率 | 3kW |
电源 | 380VAC/50Hz |
环境温度 | 22℃±2℃ |
配套及选项 | DirectLaser US2 |
设备驱动软件 | DreamCreaTor 3 |
数据处理软件 | CircuitCAM7 Laser |
自动上下料系统 | 选配 |
在线功率测量装置 | N/A |
激光高度传感器 | 选配 |
摄像头靶标对位系统 | CCD自动对位 |
清洁吸尘系统 | 210mᵌ/hr,220V,1.5kW |
工件固定 | 真空吸附台，可定制夹具 |
FFU正压清洁装置 | N/A |
